Мохирев М.А., Волчек Д.А., Тардов М.В., Оспанова Г.Б., Арутюнов Г.Р., Выдрина А.Э.

Клиническая стоматология. 2019. No 1 (89). С. 40-45.

Резюме.

Синдром обструктивного апноэ сна (СОАС) — потенциально угрожающее жизни пациента дыхательное расстройство. Средние и тяжелые формы течения СОАС приводят к развитию избыточной дневной сонливости, расстройствам гемодинамики, нарушению обмена веществ и нестабильности сердечной деятельности. Авторы усовершенствовали диагностику и планирование комплексного лечения пациентов со скелетной патологией окклюзии, осложненной СОАС средней и тяжелой степени с применением ортогнатической хирургии с максилло-мандибулярным выдвижением (ОХММВ). Планирование комплексного ортодонтическо-хирургического лечения пациентов с СОАС с применением методики ОХММВ заключается в прецизионном анализе моделей зубных рядов и компьютерной томографии головы пациента с реконструкцией объема воздухоносных путей глотки. Определяются этапы ортодонтической подготовки к ортогнатической операции и послеоперационного ведения. Проводится компьютерное 3D-моделирование ОХММВ с учетом увеличения объема воздухоносных путей глотки. Эффективность лечения оценивается на основании данных полисомнографии или кардиореспираторного мониторинга.

Ключевые слова: ортогнатическая хирургия, синдром обструктивного апноэ сна, храп, ортодонтическое лечение, скелетные аномалии окклюзии, недоразвитие челюсти, остеотомия

Синдром обструктивного апноэ сна (СОАС) — потенциально угрожающее жизни пациента дыхательное расстройство, определяемое как состояние, характеризующееся наличием храпа, периодическим спадением верхних дыхательных путей на уровне глотки и прекращением легочной вентиляции при сохраняющихся дыхательных усилиях, снижением уровня кислорода в крови, грубой фрагментацией сна и избыточной дневной сонливостью. При этом единичный эпизод апноэ определяется как период снижения респираторного потока во время сна более чем на 50%, длительностью более 10 секунд [1]. Распространенность СОАС составляет в среднем 7% от всего населения старше 30 лет. У лиц старше 60 лет частота СОAС значительно возрастает и составляет около 30% у мужчин и около 20% у женщин. Показатели превышают распространенность бронхиальной астмы [2].

Актуальность изучения проблемы подтверждается наличием широкого спектра заболеваний, вызываемых СОАС. При тяжелых формах СОАС может отмечаться до 500 остановок дыхания за ночь продолжительностью более минуты. Возникает хроническая и острая гипоксия, приводящая к развитию артериальной гипертонии, дневной сонливости, ожирению, импотенции, инфаркту миокарда и инсульту во сне [3].

Основным методом лечения СОАС является CPAPтерапия — неинвазивная вспомогательная вентиляция легких постоянным положительным давлением во время сна. Метод лечения предложен C.E. Sullivan и соавт. в 1981 г. и в настоящее время назначается 90% пациентов с СОАС средней и тяжелой степени [4, 5]. Несмотря на отсутствие абсолютных противопоказаний, CPAP-терапия, по данным зарубежных источников, в виду отсутствия комплаентности неэффективна у 46—83%, а в долгосрочном периоде у более чем 50% пациентов [6, 7]. Это вынуждает специалистов в области респираторной сомнологии привлекать хирургов к комплексному лечению.

Нуждаемость в комплексном хирургическом лечении СОАС благодаря развитию анестезиологии и операционной техники привела к двукратному увеличению числа операций с целью устранения синдрома в США в период с 1993—2000 гг. по сравнению с 2001—2010 гг. [8].

На сегодняшний день Американской Академией медицины сна определено более 26 методик операций с целью устранения СОАС, на основе которых составлен протокол оперативного лечения Powell-Riley [9]. Авторы разделяют хирургические вмешательства по степени инвазивности на операции I этапа: назальная хирургия (реконструкция носовой перегородки, носовых клапанов, редукция носовых раковин, полипэктомия), увулопалатофарингопластика и ее модификации, остеотомия нижней челюсти с выдвижением подбородочно-язычной мышцы, выдвижение подъязычной кости с миотомией, и операции II этапа: ортогнатическая хирургия с максилло-мандибулярным выдвижением (ОХММВ), трахеостомия.

ОХММВ выполняется у пациентов со средним и тяжелым течением СОАС при отсутствии комплаентности к CPAP-терапии, а также положительного эффекта после операций I этапа протокола Powell-Riley по данным полисомнографии (ПСГ) или кардиореспираторного мониторинга (КРМ) [9, 13]. Эффективность и безопасность методики ОХММВ доказана исследованиями J.C. Holty и соавт., основанными на систематическом обзоре и мета-анализе научных публикаций [10, 11]. Успешный результат составил 86%. Определялся снижением индекса апноэ/гипопноэ (ИАГ) ниже 20, либо уменьшением более 50% от первоначального значения, либо уменьшением показателя ИАГ ниже 5, что свидетельствовало об устранении СОАС [12].

Учитывая вышеизложенное, предполагается рост числа ОХММВ в комплексном лечении пациентов с СОАС. Возникает необходимость в создании методики планирования ОХММВ, учитывающей расширение дыхательного объема глотки, нормализации эстетических пропорций лица в сочетании со стабильной окклюзией I класса.

Цель — совершенствование планирования комплексного лечения пациентов со скелетной патологией окклюзии, осложненной СОАС средней и тяжелой степени с применением ОХММВ.

МАТЕРИАЛЫ И МЕТОДЫ

Характеристика пациентов:

Возраст от 18 лет.

1. СОАС средней и тяжелой степени (ИАГ≥15).
2. Диагноз устанавливался врачом-специалистом в сомнологической лаборатории на основании анализа данных ПСГ или КРМ [5, 13].
3. Отсутствие комплаентности к CPAP-терапии, неэффективность ранее проведенных оперативных вмешательств.
4. Проведена плановая санация полости рта. Критерии исключения:
5. Острые и хронические заболевания в стадии декомпенсации.
6. Морбидное ожирение [индекс массы тела (ИМТ)≥30]

Планирование комплексного лечения проводилось после тщательного сбора анамнеза в условиях:

1. Естественное положение головы (ЕПГ) при расслабленных мимических мышцах лица и мышц языка [14—17].
2. Положения нижней челюсти в привычной окклюзии с целью документации исходных данных. Отклонение положения нижней челюсти в центральном соотношении челюстей (ЦС) от положения в привычной окклюзии регистрировали с помощью MPIдиагностики с изготовлением прикусного воскового шаблона с установкой моделей в артикулятор.
3. Реконструкция конусно-лучевой компьютерной томографией (КЛКТ) лицевого скелета совмещалась с 3D-моделями зубных рядов в единой системе координат в программе Dolphin Imaging 11.9. 3D-модели зубных рядов получали путем сканирования, обработки и записи в формате STL [21].

Последовательность планирования:

1. Анализ диагностических моделей зубных рядов проводился по методике Bolton, Pont, Бушан [18—21]. Далее проводилась оценка в артикуляторе в положении ЦС.

2. Фотографирование лица и зубных рядов в положении привычной окклюзии. При значительном отклонении положения нижней челюсти в ЦС от ее положения в привычной окклюзии по данным MPI-диагностики проводилось дополнительное фотографирование лица с восковым накусочным шаблоном в ЦС.

3. Оценка КЛКТ лицевого отдела скелета. Область сканирования — 17 см ширина, 23 см высота. КТ-аппарат Kavo 3D exam.

4. Анализ реконструкции КЛКТ пациента совмещенной со сканами зубных рядов в формате STL в программе Dolphin Imaging 11.9 по методике Arnett Gunson FAB 3D [22—26].

КЛИНИЧЕСКИЙ СЛУЧАЙ

Пациентка Ч., 24 лет, обратилась с жалобами на избыточную дневную сонливость, громкий ночной храп, увеличение массы тела. Проявление первых симптомов отмечено в 22 года, обратилась к ЛОР-врачу, направлена к врачу-сомнологу для проведения ПСГ и челюстно-лицевому хирургу с подозрением на СОАС, осложненным или развившимся на фоне нижней ретрогнатии.

На основании данных ПСГ установлен диагноз «СОАС тяжелой степени течения». ИАГ составил 38,1 в час, ИМТ — 29,4, что является предожирением.

Диагностика и планирование комплексного лечения проводились совместно ортодонтом и хирургом. Последовательность диагностики:

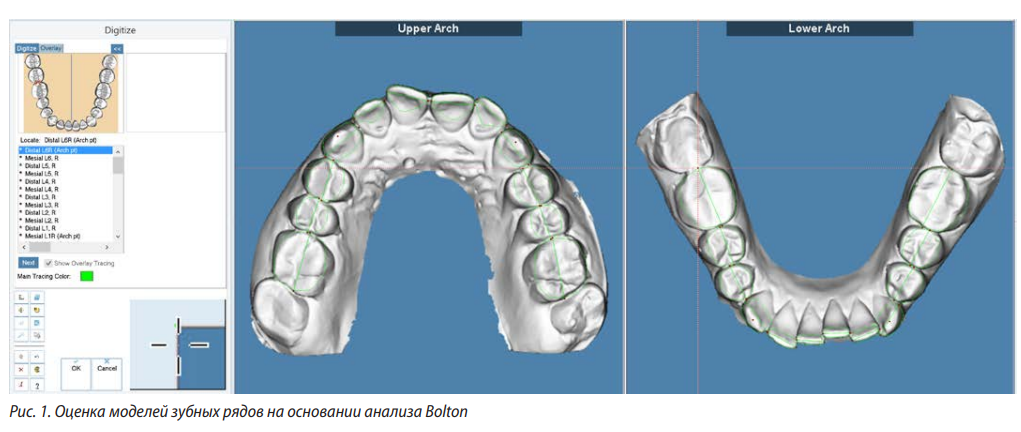

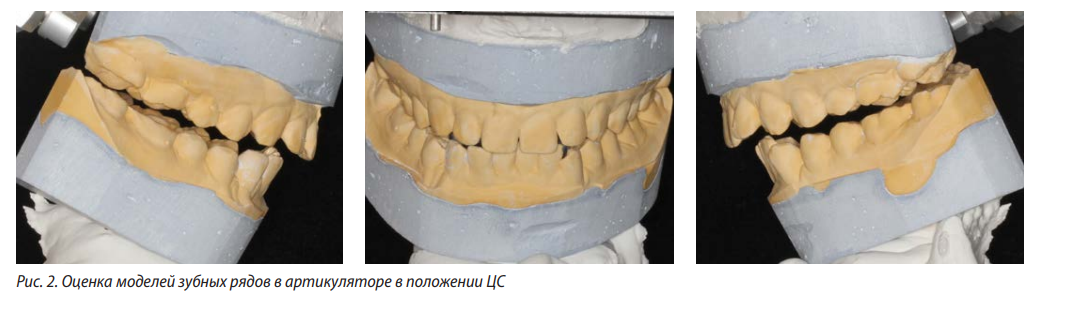

1. Оценка моделей зубных рядов на основании анализов Bolton, Pont, Бушан с оценкой в артикуляторе в положении привычной окклюзии и ЦС (рис. 1—3).



2. Фотографирование лица в ЕПГ, при расслабленных мимических мышцах и зубных рядов в положении привычной окклюзии (рис. 4)

3. Анализ КЛКТ лицевого отдела скелета проводился по модифицированной методике на основе работ K. Ikeda, D. Tamimi и D.C. Hatcher, Р.А. Фадеева [27—29] и основывался на: •анализе височно-нижнечелюстного сустава (ВНЧС; рис. 5); •оценке ретенции, дистопии зубов, пародонтопатии, периапикальной патологии, а также торке премоляров и моляров на трансверзальных срезах (рис. 6); •оценке объема и минимального дыхательного просвета глотки (рис. 7); •данных анализа КЛКТ лицевого отдела скелета (рис. 8).

4. Анализ реконструкции КЛКТ пациента, совмещенной со сканами зубных рядов по методике Arnett Gunson FAB 3D.

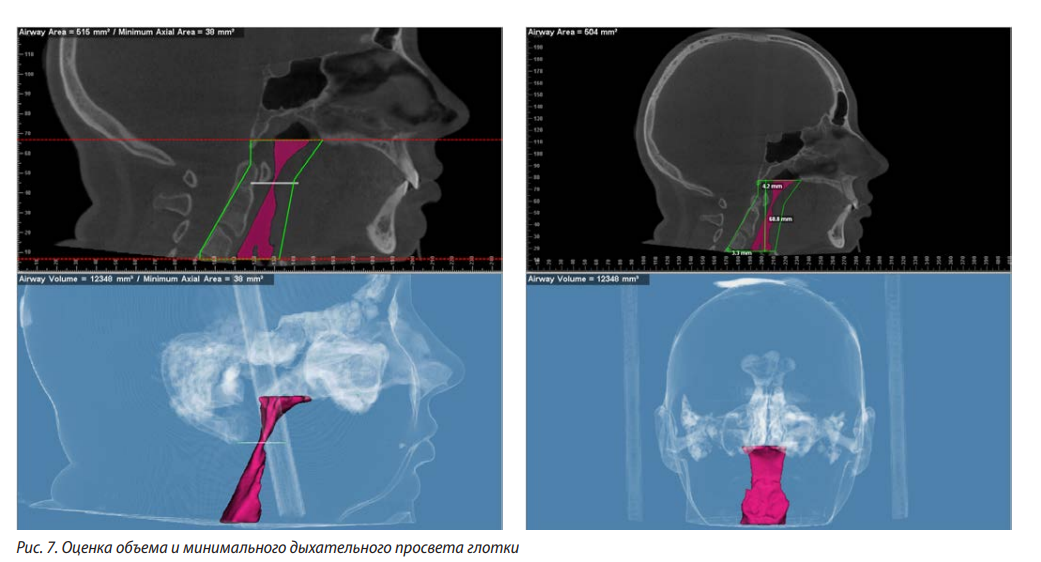

5. В ходе анализа идентифицировали кости скелета, зубы, мягкотканый контур профиля лица, дыхательный объем глотки. Определялась центральная линия лица, степень сагиттальных диспропорций, вертикальная и аксиальная асимметрия (рис. 9, 10).

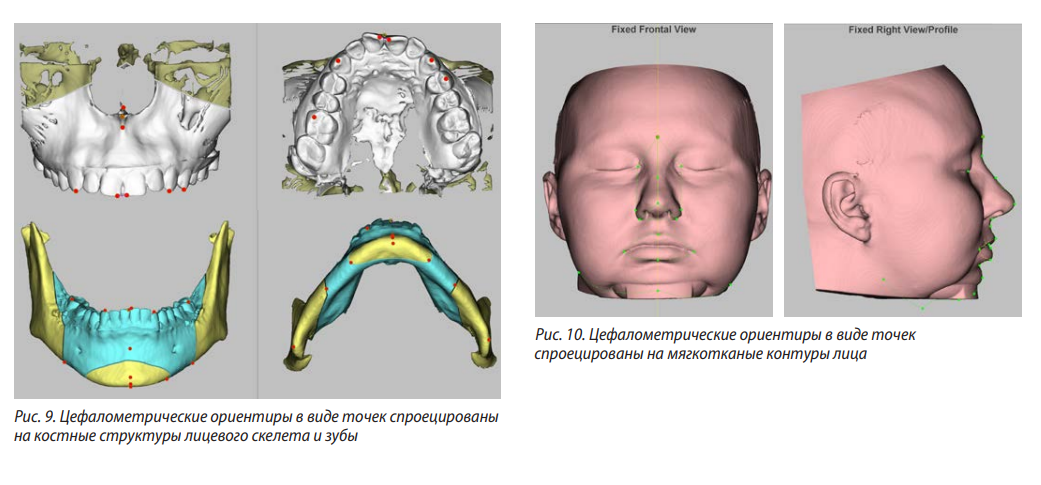

6. На реконструкцию КЛКТ наносили цефалометрические ориентиры в виде точек, спроецированных на: •мягкотканые контуры лица; •костные структуры лицевого скелета и зубы; •воздухоносные пути на уровне глотки.

Соотношение моляров: справа — II класс, слева — I класс. Соотношение клыков: справа — II класс, слева — I класс. Глубина вертикального резцового перекрытия — 1,5 мм, с учетом стираемости верхних резцов — 2,5 мм. Глубина сагиттального резцового перекрытия — 5 мм, с учетом стираемости верхних резцов — 5,5 мм. Сужение верхнего зубного ряда в области зубов 16—26 — 2 мм, в области зубов 14—24 — 1 мм за счет небного наклона боковой группы зубов верхнего зубного ряда и за счет истинного сужения верхней челюсти. Дефицит места верхнего зубного ряда — 2 мм, нижнего — 3,7 мм. Смещение средней линии нижнего зубного ряда влево на 1 мм. Ограниченная патологическая стираемость моляров до 1⁄3 длины коронки. Отклонение положения нижней челюсти в ЦС от ее положения в привычной окклюзии по данным MPI-диагностики по горизонтали — 1,3 мм справа и 2,0 мм слева, по вертикали — 0,5 мм справа и 1,0 мм слева, по трансверзали — 0,3 мм.

В результате объединения и оценки полученных данных устанавливался развернутый диагноз: СОАС тяжелой степени, верхняя ретрогнатия, нижняя ретрогнатия, скелетная аномалия окклюзии II класса I подкласса по Энглю, сагиттальная резцовая дизокклюзия, ограниченная патологическая стираемость моляров до ⅓ высоты клинической коронки.

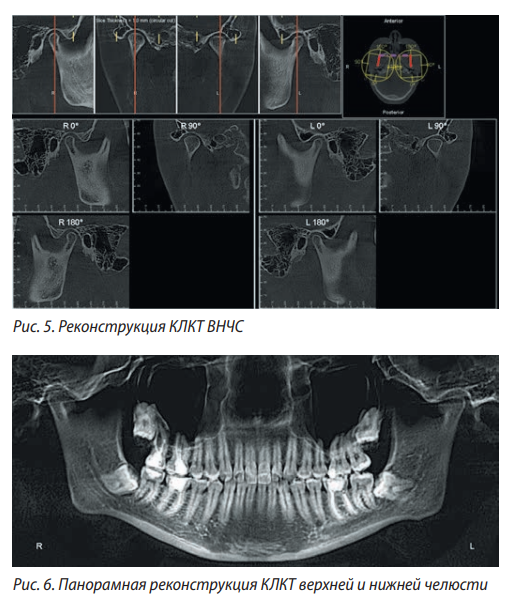

Анализ ВНЧС

Положение головок в суставной ямке в сагиттальной плоскости — центральное справа и слева, в трансверзальной плоскости — центральное справа и слева. Форма и размер суставной головки — уплощенная справа и слева, расположены симметрично справа и слева, формы правой и левой суставных головок — симметричны справа и слева. Целостность замыкательной кортикальной пластинки суставной головки сохранена, степень ремоделирования суставной головки не выявлена, суставные щели и их размеры симметричны справа и слева. Плотность кортикальной пластинки головки нижней челюсти ≥250 ед. HU (норма), губчатого вещества головки нижней челюсти 130±100 ед. HU (норма), форма суставного бугорка — округлая справа и слева.

Анализ панорамной реконструкции

Периапикальная патология не выявлена, явления генерализованного пародонтита не выявлены, ретенция и дистопия зубов 18 и 48 справа и 28, 38 — слева. Анализ реконструкции объема дыхательного просвета глотки на уровне сверху от горизонтальной линии, проходящей через PNS к условной точке на пересечении с вертикальной линией, проведенной через точку Ba (данная точка не изменяется при проведении ортогнатической операции) и снизу от горизонтальной линии, проходящей через основание С II — второго шейного позвонка (данная точка не изменяется при проведении ортогнатической операции) — 12 348 мм3. Оценка площади минимального дыхательного просвета глотки — 38 мм2.

Результаты

Итогом диагностического исследования является установление развернутого клинического диагноза, на основании которого планируется комплексное ортодонтическо-хирургическое лечение с учетом нормализации эстетических пропорций лица и увеличения объема воздухоносных путей глотки у пациентов с СОАС.

Прецизионная диагностика создает условия для повышения эффективности планирования и проведения комплексного лечения пациентов со скелетными аномалиями окклюзии, осложненной СОАС средней и тяжелой степени с применением ОХММВ.
