Применение скелетной опоры при лечении сужения верхней челюсти у пациентки в сменном прикусе (клинический случай)
Песенко Е.В., Гуненкова И.В., Оспанова Г.Б., Волчек Д.А., Мохирев М.А., Бызов Н.А.
Клиническая стоматология. 2022. Т. 25. No 4. С. 144-148.
Архивная научная публикация 2022 года. Текст, медицинские утверждения и числовые данные воспроизведены по оригиналу; это не индивидуальная рекомендация по лечению.
DOI: 10.37988/1811-153X_2022_4_144.
Сведения об авторах и учреждениях
- Е.В. Песенко¹ — врач-ортодонт, аспирант ортодонтического отделения.
- И.В. Гуненкова¹ — д.м.н., научный консультант ортодонтического отделения.
- Г.Б. Оспанова¹ — д.м.н., научный консультант ортодонтического отделения.
- Д.А. Волчек² — к.м.н., врач-ортодонт, доцент кафедры стоматологии ИПО.
- М.А. Мохирев³ — к.м.н., челюстно-лицевой хирург, научный сотрудник.
- Н.А. Бызов¹ — врач-ортодонт, аспирант ортодонтического отделения.
¹ ЦНИИСиЧЛХ, 119021, Москва, Россия.
² Первый МГМУ им. И.М. Сеченова, 119991, Москва, Россия.
³ Национальный медицинский исследовательский центр оториноларингологии, 123182, Москва, Россия.
Реферат
Быстрое нёбное расширение с помощью аппаратов с опорой на мини-имплантаты MARPE (Miniscrew Assisted Rapid Palatal Expantion — быстрое нёбное расширение с опорой на мини-имплантаты) представляет собой малоинвазивный и эффективный способ лечения пациентов с сужением верхней челюсти по трансверзали. Методика предполагает проектирование и изготовление аппарата для быстрого расширения верхней челюсти, фиксируемого мини-имплантатами в кортикальных слоях костной ткани твердого нёба. В настоящее время использование скелетной опоры становится все более распространенным методом лечения сужения верхней челюсти, так как оно: 1) облегчает управление сложной ортодонтической биомеханикой; 2) может успешно применяться при лечении пограничных случаев. Было также обнаружено, что быстрое расширение верхней челюсти с помощью аппаратов с опорой на мини-имплантаты эффективно раскрывает срединно-нёбный шов у детей при начальной стадии его окостенения. Стабильность аппарата зависит от анатомического строения твердого нёба и возможности бикортикальной фиксации мини-имплантатов, особенно с использованием ортопедических сил (выше 200 г) при активации аппарата. В статье представлен клинический пример применения методики MARPE для ортодонтического лечения ребенка 8 лет с сужением верхней челюсти. Описанный полный цифровой рабочий процесс с применением современных CAD/CAM-технологий может помочь врачам при планировании установки расширяющего аппарата с опорой на временные ортодонтические мини-имплантаты в соответствии с количественными и качественными характеристиками костной ткани твердого нёба, а также улучшить взаимодействие между ортодонтами и зуботехнической лабораторией при изготовлении аппарата.
Ключевые слова
Cужение верхней челюсти, быстрое нёбное расширение, мини-имплантаты, быстрое нёбное расширение с опорой на мини-имплантаты, цифровое моделирование
The skeletal anchorage in the orthodontic treatment of constricted maxilla in the early mixed dentition: A case report
E.V. Pesenko¹, I.V. Gunenkova¹, G.B. Ospanova¹, D.A. Volchek², M.A. Mokhirev³, N.A. Byzov¹.
- E.V. Pesenko — orthodontist, postgraduate at the Orthodontics Division.
- I.V. Gunenkova — PhD in Medical Sciences, research adviser at the Orthodontics Division.
- G.B. Ospanova — PhD in Medical Sciences, research adviser at the Orthodontics Division.
- D.A. Volchek — PhD in Medical Sciences, orthodontist, associate professor of the Dentistry department at the Institute of professional education.
- M.A. Mokhirev — PhD in Medical Sciences, oral surgeon, research officer.
- N.A. Byzov — orthodontist, postgraduate at the Orthodontics Division.
¹ Central Research Institute of Dental and Maxillofacial Surgery, 119021, Moscow, Russia.
² Sechenov University, 119991, Moscow, Russia.
³ National Medical Research Center for Otorhinolaryngology, 123182, Moscow, Russia.
Abstract
Miniscrew assisted rapid palatal expansion (MARPE) is a minimally invasive and effective method of treatment for patients patients with maxillary constriction. The technique involves the design and manufacture of the rapid maxillary expansion appliance, with miniscrew anchorage in the palatal cortical bone tissue. Currently, using skeletal anchorage is becoming an increasingly common way to treatment in cases of constricted maxilla because this method: 1) facilitates the management of complex orthodontic biomechanics; 2) can be successfully used to treat transverse maxillary deficiency in borderline cases. It was also found that MARPE effectively opens the midpalatal suture in children at the initial stage of ossification. The stability of the appliance depends on the hard palate anatomical structure and the possibility for bicortical miniscrew placement taking into consideration application of orthopedic forces above 200 grams when the appliance is activated. The clinical case of a 8-year-old patient with maxillary constriction. The patient was treated with MARPE technique application. We described a full digital work-flow using CAD-CAM that can help clinicians in defining the appropriate placement of micro-implant supported maxillary skeletal expander according to quantitative and qualitative bone characteristics of the palate region and this workflow can also enhance cooperation between the orthodontists and lab technicians in construction of the appliance.
Key words: constricted maxilla, miniscrew, miniscrew assisted rapid palatal expansion, digital modelling
For citation: Pesenko E.V., Gunenkova I.V., Ospanova G.B., Volchek D.A., Mokhirev M.A., Byzov N.A. The skeletal anchorage in the orthodontic treatment of constricted maxilla in the early mixed dentition: A case report. Clinical Dentistry (Russia). 2022; 25 (4): 144—148 (In Russ.). DOI: 10.37988/1811-153X_2022_4_144.
Введение
Неустраненное в раннем возрасте скелетное сужение верхней челюсти может являться причиной вторичных деформаций костей лицевого отдела черепа и формирования челюстно-лицевых аномалий во взрослом возрасте [1]. Это оказывает отрицательное влияние на психоэмоциональный статус и качество жизни пациентов, а также требует более сложного комплексного лечения у подростков и взрослых [2].
MARPE (Miniscrew Assisted Rapid Palatal Expantion) — быстрое нёбное расширение с опорой на мини-имплантаты широко применяется при лечении трансверзальной аномалии окклюзии [3]. MARPE позволяет устранить дисбаланс роста зубочелюстной системы, возникший на зубоальвеолярном и скелетном уровнях, что в свою очередь создает условия для адекватного прорезывания постоянных зубов [4, 5].
Ряд исследователей пришли к выводу, что 95%-ное увеличение поперечного размера верхней челюсти в процессе роста завершается к 7 годам [6]. Затем с 9 до 12 лет развивается оссификация срединного нёбного шва. В этой связи при использовании расширяющих аппаратов с назубным типом опоры повышается риск вертикальной потери объема костной ткани альвеолярного отростка в области опорных зубов при минимальном скелетном расширении верхней челюсти. Поэтому быстрое нёбное расширение с опорой на костную ткань в переднем участке твердого нёба (чуть позади второй поперечной нёбной складки) более предпочтительно, чем с назубной [7]. Современные исследования также подтверждают более высокую эффективность применения MARPE по сравнению с другими методиками расширения верхней челюсти [8].
Преимущество MARPE заключается в равномерном расширении верхней челюсти при невозможности обеспечения опоры на временных зубах 5.3 и 6.3 [9]. Метод позволяет предотвратить щечный наклон зубов, резорбцию кортикальной костной пластинки с вестибулярной стороны в области опорных зубов, а также избежать или уменьшить рецидив после расширения [10—12].
Цель исследования — оценить эффективность применения MARPE на клиническом примере лечения ребенка 8 лет с сужением верхней челюсти.
КЛИНИЧЕСКИЙ СЛУЧАЙ
Родители ребенка 8 лет обратились с жалобами на неудовлетворительную эстетику улыбки и неправильное смыкание зубов (рис. 1). В результате обследования установлен диагноз: мезиальная окклюзия зубных рядов, обратная резцовая окклюзия, соотношение моляров и клыков по III классу Энгля, сужение верхней челюсти, симметричная палатиноокклюзия справа и слева в области зубов 5.3 и 8.4, и 6.3 и 7.4, ранний сменный прикус.
Fig. 1. Initial photographs

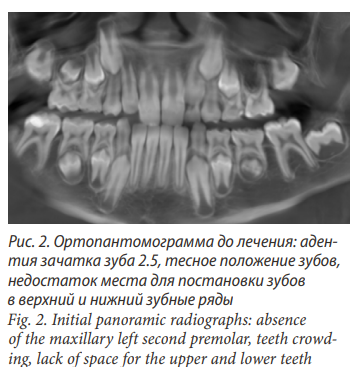

Fig. 2. Initial panoramic radiographs: absence of the maxillary left second premolar, teeth crowding, lack of space for the upper and lower teeth

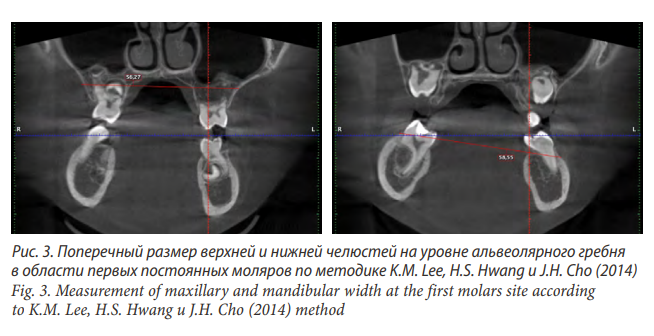

Fig. 3. Measurement of maxillary and mandibular width at the first molars site according to K.M. Lee, H.S. Hwang и J.H. Cho (2014) method
Диагностика и план лечения
Для постановки диагноза и составления плана лечения проведено клинико-рентгенологическое обследование, а также сканирование верхнего и нижнего зубных рядов внутриротовым сканером Medit i500 (Южная Корея). На основании данных цефалометрического анализа по методу Рота—Яробака (Roth—Jarabak), Штейнера (Steiner) выявлены III скелетный класс, верхняя микрогнатия, верхняя ретрогнатия, нижняя макрогнатия, вертикальный тип роста лицевого отдела черепа, увеличение задней высоты лица, ретрузия верхних и нижних резцов. Анализ ортопантомограммы показал физиологическую смену временных зубов на постоянные, адентию зачатка зуба 2.5, недостаток места для прорезывания зубов 1.3, 2.3 (рис. 2). Для определения поперечного размера верхней челюсти измерено расстояние между молярами верхней и нижней челюсти по методике K.M. Lee, H.S. Hwang и J.H. Cho [13] на уровне альвеолярного гребня, оно составило 56,27 и 58,55 мм, что подтверждает сужение верхней челюсти на 7,28 мм (рис. 3). Для расширения верхней челюсти был выбран несъемный ортодонтический расширяющий аппарат с опорой на ортодонтические мини-имплантаты, имеющий в конструкции корпуса крючки для фиксации лицевой маски.
После сканирования верхнего и нижнего зубных рядов шаблон аппарата и сам аппарат моделировался в цифровом формате с помощью программного обеспечения Exocad и был напечатан на 3D-принтере (Formlabs). Возможность позиционирования шаблона относительно твердого нёба позволяет оценить неточности и недостатки перед установкой мини-имплантатов, препятствующие правильному размещению расширяющего аппарата. Эту предварительную оценку можно провести на цифровых моделях пациента в соответствии с формой твердого нёба (рис. 4). Эффективность расширения верхней челюсти зависит от специфических особенностей: параллельности ортодонтических мини-имплантатов, безопасного расположения относительно полости носа и корней передней группы зубов, бикортикальной скелетной опоры, отсутствия избыточного давления на мягкие ткани нёба [8].
Чтобы определить оптимальное месторасположение для установки мини-имплантатов и ортодонтического аппарата требуется индивидуальное проектирование с использованием реконструкции верхней челюсти по данным КЛКТ, совмещенной с файл-сканом верхней челюсти с использованием специализированного программного обеспечения. Все этапы цифрового планирования согласовываются между техником лаборатории, хирургом и ортодонтом в специальном приложении для обратной связи (рис. 5).
В нашем клиническом случае конструкция аппарата состояла из пластмассового базиса, содержащего расширяющий винт Хайрекс (Forestadent, Германия), отходящих от него отростков из нержавеющей медицинской стали, закрепленных на кольцах вторых временных моляров методом лазерной сварки в аргоновой среде, а также двух абатментов для мини-имплантатов, установленных в базис аппарата.

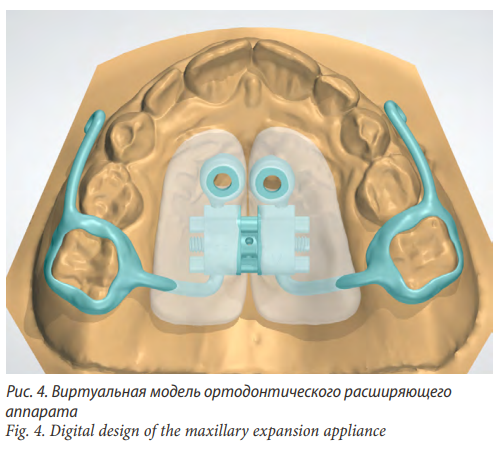

Fig. 4. Digital design of the maxillary expansion appliance
Хирургический этап
Установка под местной анестезией двух мини-имплантатов Орто Изи (Forestadent, Германия) диаметром 1,5 мм и длиной 8 мм с межкорневой кортикотомией в зоне зубов 1.1—2.1.
Ортодонтический этап
Аппарат был фиксирован во время хирургического вмешательства после установки мини-имплантатов с дополнительной опорой на кольца на вторые временные моляры с использованием фтористого цемента светового отверждения согласно инструкции производителя. Устройство активировалось со скоростью 1/4 оборота винта в день (0,225 мм расширения за оборот) до достижения необходимого расширения.

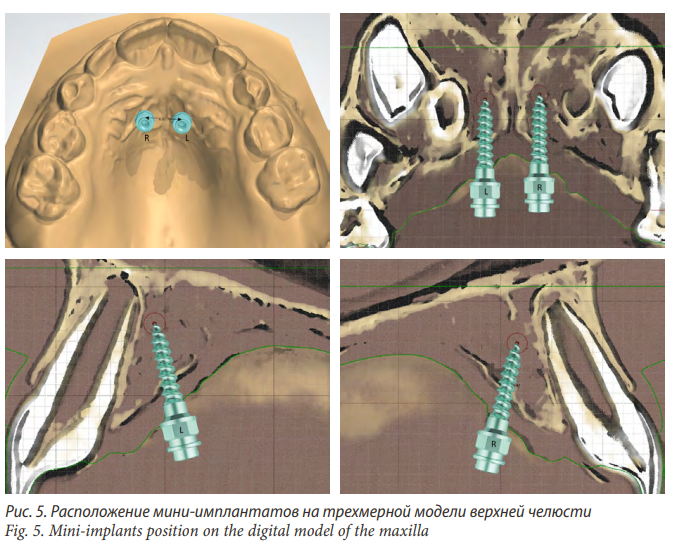

Fig. 5. Mini-implants position on the digital model of the maxilla
Ход лечения
Оценка эффективности скелетного расширения верхней челюсти проводилась через 14 дней. Визуализировалась диастема между верхними центральными резцами, а также отмечалось улучшение вертикального резцового перекрытия — нормализация перекрытия во фронтальном и боковом отделах, что подтвердило скелетное раскрытие срединно-нёбного шва (рис. 6).
Fig. 6. Post-expansion photos
После достижения необходимого расширения активация была прекращена, винт аппарата зафиксирован при помощи жидкотекучего материала для стабилизации результатов расширения верхней челюсти и оставлен в неактивном состоянии в качестве ретенционного аппарата в течение 5 месяцев. Также для улучшения положения верхней челюсти использовался аппарат «Лицевая маска» с внеротовой тягой в течение 4 месяцев. Пациентка наблюдалась каждый месяц для контроля ретенционной фазы лечения (рис. 7).
Fig. 7. Photos after 2 month of retention
ОБСУЖДЕНИЕ
В настоящее время использование скелетной опоры становится все более распространенным методом лечения сужения верхней челюсти, так как оно:
- облегчает управление сложной ортодонтической биомеханикой;
- может успешно применяться при лечении пограничных случаев.
Было также обнаружено, что быстрое расширение верхней челюсти с помощью аппаратов с опорой на мини-имплантаты эффективно раскрывает срединно-нёбный шов у детей при начальной стадии его окостенения.
ЗАКЛЮЧЕНИЕ
Описанный полный цифровой рабочий процесс с применением современных CAD/CAM-технологий может помочь врачам при установке расширяющего аппарата с опорой на временные ортодонтические мини-имплантаты в соответствии с количественными и качественными характеристиками костной ткани твердого нёба. Этот рабочий процесс также может улучшить взаимодействие между ортодонтами и зуботехнической лабораторией при изготовлении аппарата.
БЛАГОДАРНОСТЬ
Руководителю лаборатории «Ортодепо» С.И. Благонравову за проектирование и контроль качества изготовления аппаратов, использующихся в исследовании.
Acknowledgement
To S.I. Blagonravov, Head of the Orthodepo Lab, for the design and quality control of the apparatuses used in the study.
